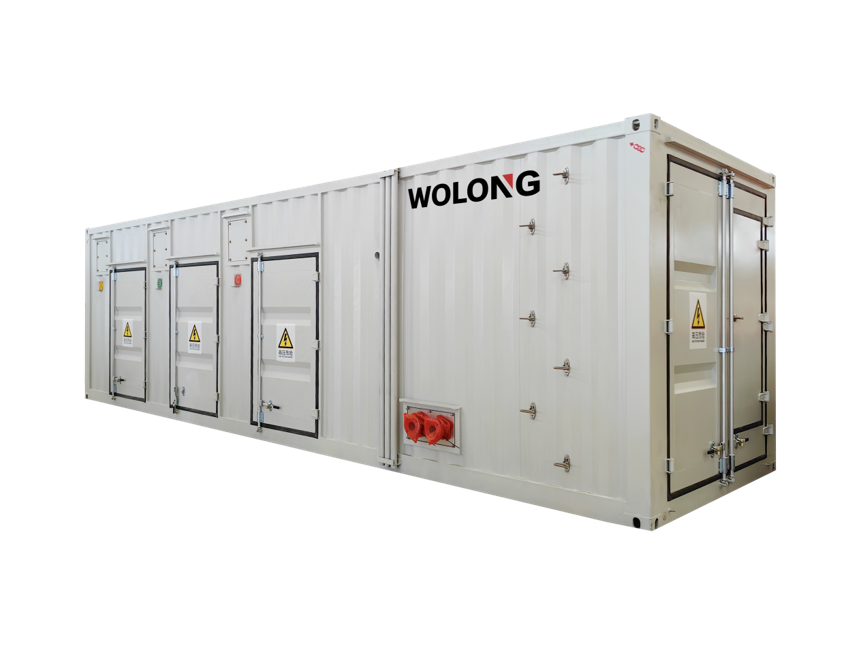

高壓鏈式靜止無功發生器（35kV）

該產品利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，發出感性或者容性無功；該產品作為有源型補償裝置，可以起到提高功率因數，濾除諧波，穩定電網端電壓的電能質量綜合治理的功用。適用于冶金，光伏、風電、煤礦及非煤礦山、化工、長輸管線、市政、港口碼頭、軌道交通等

樣本

產品特點

技術特征

響應速度快、調節范圍廣、占地面積小、損耗低
補償方式

可發出感性或容性補償無功，具備有源濾波能力可對諧波電流進行跟蹤治理，可支撐電網電壓
散熱方式

水冷
拓撲結構

星接或角接

運行條件

-15℃～+40℃

環境空氣溫度
≤90%（當溫度為25℃時）

環境空氣月平均最高相對濕度
≤1KM

海拔

規格參數

額定電壓：	35kV
額定容量：	±500~120000kVar
安裝形式：	戶內框架式/戶外集裝箱式
冷卻方式：	水冷
系統組成：	啟動系統、功率系統、控制系統、散熱系統
